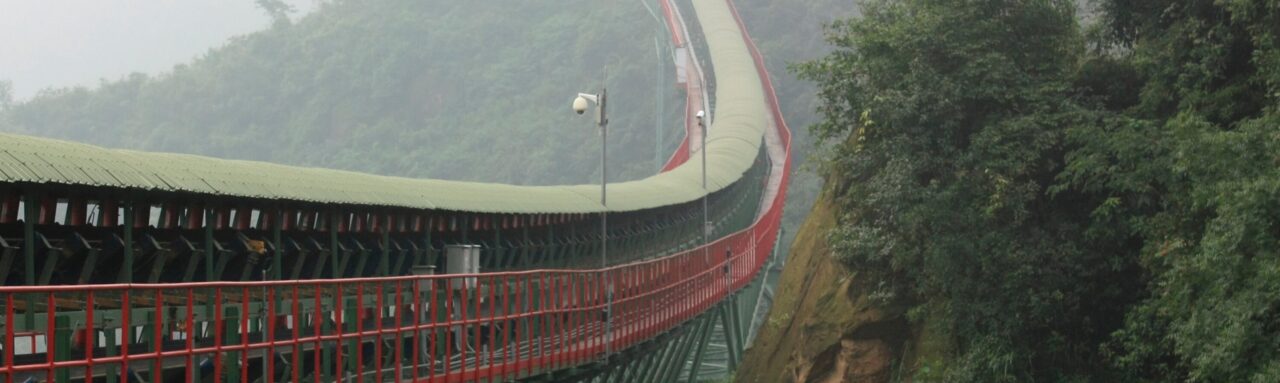

Muldengurtförderer für hohe Massenströme

Muldengurtförderer gibt es in vielen Formen. Offene Muldengurtförderer werden eingesetzt, um Materialien wie Schüttgut für die Zementherstellung schnell über lange Strecken und durch unwegsames Gelände zu transportieren, z.B. vom Steinbruch zur Zementwerk. Die Trogform ermöglicht einen sichereren Transport von Materialien über schwieriges Gelände mit weniger Rückmehl. Von allen Gurtförderern ermöglicht der Muldengurtförderer den höchsten Massenstrom. Aufgrund der engen Kurvenradien und großen Achsabstände können grobe und schwere Materialien mit großen Volumina bei hohen Geschwindigkeiten transportiert werden. Förderleistungen von bis zu 10.000 Tonnen pro Stunde sind keine Seltenheit.

Transport von Schüttgütern über weite und komplexe Strecken

In der Bergbau- und Zementindustrie sowie in Hafenterminals transportieren Förderer Rohstoffe, Schüttgüter und andere Produkte über viele Kilometer. Berge und Täler, Wohngebiete, Flüsse und Straßen werden von Muldengurtförderern problemlos überquert, und selbst komplexe und kurvenreiche Strecken sind Herausforderungen, die problemlos bewältigt werden können. Als wesentliches Merkmal sind horizontale und vertikale Kurven mit einem Steigungswinkel von bis zu 20 Grad sowie Längen der Muldengurtförderern von mehr als zwölf Kilometern möglich. Die Beschaffenheit des Fördergutes und die Topographie beeinflussen letztlich die Förderstrecke. Manchmal sinkt die Anzahl der Übergabetürme durch eine gekrümmte Strecke auf Null. So spart Ihr Unternehmen Geld und die Schüttgüter bewältigen anspruchsvolle Steigungen und Gefälle in einem Zug.

Eigenschaften

Ideal für lange Strecken
Große Achsabstände
Große Flexibilität
Schüttgut mit hohen Temperaturen kann transportiert werden
Äußerst wirtschaftlich mit geringen Investitionskosten
Verschleißarme Konstruktion mit hoher Standzeit auch bei stark abrasiven Materialien

Option Energierückgewinnung
Steigungswinkel von bis zu 20°
Leistung: Muldengurtförderer bis zu 10.000 t/h

Wirtschaftliche und nachhaltige Fördertechnik

Bewährte Komponenten wie Gurte, Umlenkrollen, Spanntrommeln und Antriebe halten die Investitionskosten niedrig, und das Fördersystem armotisiert sich schnell. Durch die einfache Konstruktion erreichen wir kurze Liefer- und Installationszeiten, und die offene Bauweise macht auch die Wartung zum Kinderspiel. Darüber hinaus erhöhen Muldengurtförderer ihren wirtschaftlichen Wirkungsgrad auf Gefällestrecken durch Energierückgewinnung: Die Motoren treiben die Förderer nicht nur an, sondern erzeugen im generatorischen Betrieb (wie ein Dynamo) auch Energie. Um eine optimale Lastverteilung auf die Antriebseinheit zu erreichen, sind die Motoren so konzipiert, dass sie steuerbar sind. Die erzeugte elektrische Energie wird über eine Rückspeiseeinheit in das öffentliche Netz eingespeist. Als weitere Maßnahme rüsten wir Ihre Gurtförderer mit umweltfreundlichen Niedrigenergie-Gurten aus. Das spart Energie, reduziert den CO2-Ausstoß und senkt die Betriebskosten der Fördertechnik.

Drohnen – Planungshilfen am Himmel

Drohnen gehören längst zu unserem Alltag, um Überlandförderer zu planen, zu realisieren und zu dokumentieren. Der Einsatz der kleinen unbemannten Fluggeräte eignet sich besonders gut, um Bilder in schwer zugänglichen Bereichen zu erhalten und den regulären Betrieb auf Baustellen nicht zu behindern. Wir verwenden zwei verschiedene Arten von Drohnen. Der Kopter ähnelt in seinem Design und seinen Flugeigenschaften einem Hubschrauber. Er kann an einer Stelle in der Luft fixiert bleiben und langsame Manöver auf engem Raum fliegen. Das Starrflügler-Flugzeug hingegen kann nicht unbeweglich bleiben. Stattdessen hat es eine größere Reichweite und ähnelt in seiner Bauweise einem Flugzeug. Es kann zum Beispiel die geplante Route eines Muldengurtförderers abfliegen und dabei Videoaufnahmen machen. Aus den Luftbildern errechnet die Software dann 3D-Modelle, die die Planung einer Strecke vereinfachen und den Bau einer Anlage beschleunigen.

Die Physik der Gurtförderer

Wir entwickeln unsere Fördergurte als Teil eines Gesamtsystems, das speziell auf Ihre Anwendung und Ihre Anforderungen zugeschnitten ist. Bereits in der Projektierungsphase Ihrer Förderanlage berechnen unsere Experten die statischen und dynamischen Gurtzugkräfte mit einer speziell entwickelten Software. Dies ist einer der ersten Schritte zur Auslegung sicherer Förderkurven. Auf Basis dieser Berechnungen legen unsere Ingenieure auch die Gurtbreite, das Material der Fördergurte und die Antriebstechnik (Antriebstrommel) fest – für einen sicheren und dauerhaften Betrieb von Muldengurtförderern. Um die Geräuschemissionen zusätzlich zu reduzieren, verwenden wir spezielle Tragrollen und geräuscharme Lager. Die richtige Fördergeschwindigkeit der Gurtförderer beim Transport des Schüttguts beeinflusst auch den Gesamtlärmpegel des Fördersystems.

BEUMER Gurtförderer

Download (PDF, 1 MB)

Broschüre herunterladen

Ihr Partner of Choice

Customer Support Services - BEUMER Group

Proaktiver Customer Support für Ihre Industrie

Unser Customer Support geht über den Standard hinaus. Wir sind bestrebt, eine langfristige und nachhaltige Partnerschaft aufzubauen und Ihnen während des gesamten Lebenszyklus Ihrer Systeme und Anlagen zur Seite zu stehen und kennen Ihre individuellen Anforderungen, um maximale Zuverlässigkeit und Effizienz zu gewährleisten.

Wir sind rund um die Uhr im Einsatz, um Ihr Partner of Choice zu sein.

Mehr erfahren

Technische Spezifikation


Achsabstand:	je nach den topographischen Gegebenheiten sind Förderer von 20 km und länger möglich
Kurvenradius - Standardwerte:	> 400 m für Horizontalkurven, Vertikalkurven je nach Anwendungsfall
Förderleistung:	bis zu 10.000 t/h, z.B. Eisenerz
Fördergeschwindigkeit:	bis zu 6,5 m/s
Steigungswinkel:	bis zu 20° je nach Fördergut
